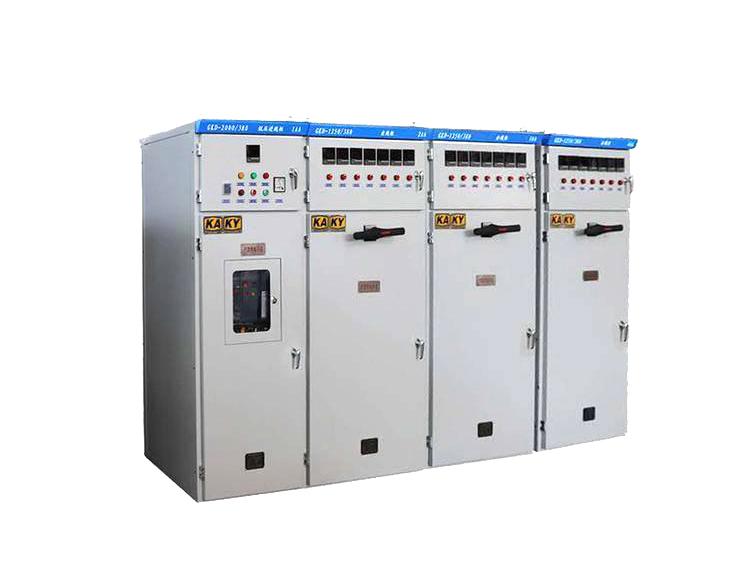

礦用開關柜（KA.KY）

礦用開關柜（KA.KY），主要用于煤礦井下無瓦斯煤塵的井底車場，總進風巷的配電峒室，作為交流50Hz，電壓7.2Kv或12kv電氣設備的配電進線、饋出、保護控制高壓電動機、變壓器使用。開關柜同樣可以用于煤礦地面變電和冶金、化工等供電系統使用。

a、安裝高度不超過海拔2000米；

b、環境溫度-5℃~40℃；

c、周圍空氣的相對濕度不大于95±3%；

d、無劇烈顛簸震動沖擊的地方；

e、無瓦斯煤塵爆炸的場合；

f、沒有足以能腐蝕金屬盒破壞絕緣氣體的場所；

g、允許有垂直滴水的場所；

一、本開關柜客服了原來開關柜的種種不足，研制開發的新穎手車式開關柜結構保護功能全，操作可靠性高，維護方便簡單。

體積小，重量輕的特點。

●設計結構：

開關柜是由柜體和手車兩部分組成，用隔板分隔成手車室、母線室、電纜室、繼電器室，手車有實驗及工作兩個位置。手車室與電纜室有活動的絕緣板隔開，維修時特別方便安全。手車互換率100%，減少維修時間，提高供電質量。手車滑道準確靈活，確保手車進出不偏離，并加裝定位導航軌使二次插頭準確無誤的可靠接觸。

●先進完善的保護：

開關柜的保護功能，經過多年煤礦使用，產品能滿足不同用途的保護選擇，配置漏電、絕緣監視、欠壓、短路、過流操作過電壓，也可選用具有遙控、遙訊、遙測等綜合自動化保護裝置，可配置小電流接地保護選線裝置配套使用。

可選用系列礦用微機保護測控裝置，保護系統帶有通訊接口，通過通訊網絡所有信息實時發送到上一級監控或調整系統，通過后臺計算機進行遙測、遙信、遙控、遙調、遙脈的“五遙”功能。

以上是關于礦用開關柜廠家，礦用開關柜價格，礦用開關柜批發，礦用開關柜型號的詳細介紹

二、使用環境條件

環境溫度：上限＋40℃，下限－25℃；

相對濕度：日平均值不大于95﹪,月平均值不大于90﹪；海拔高度：不超過1000m；

三、安裝

真空斷路器在分合閘時產生的動負載，向上、向下約為７８４０Ｎ，供設計基礎是估算基礎應力。

開關柜安裝基礎的施工應符合“電力建設施工及驗收技術規范”中的有關規定。

1、安裝程序及注意事項：

ａ、使用特定的運輸工具如吊車、叉車等，禁止使用滾筒或撬杠。

ｂ、將開關柜按排列順序放置在基礎上，調整開關柜組得直線度、垂直度、水平度，將開關柜固定在基礎槽鋼上。用合適的螺栓進行柜間固定。

ｃ、安裝主母線：打開母線室頂蓋板進行安裝，安裝好后緊固頂蓋板，連接母線時接觸面應平整、無污物，有污物的地方應清理干凈，并涂上電力復合脂增強導電性能。

ｄ、安裝一次電纜：電纜頭制作完后，將電纜頭固定在支架上，電纜與母線接觸面應平整，接觸面上涂電力復合脂后即可連接，電纜施工完畢后應用隔板將電纜室與電纜溝封隔。

ｅ、安裝二次電纜：電纜由柜體左側底部穿入，側壁進入繼電器室，分接到相應的端子上，施工時應注意電纜號、端子號不要漏穿或錯穿，二次電纜施工完后，注意勿忘封蓋電纜孔。

ｆ、連接柜間接地母線，使開關柜排列方向的接地母線連成一體，檢查工作接地和保護接地是否遺漏，接地回路是否連續導通，且工作接的電阻應不大于10歐姆，保護接的電阻應不大于4歐姆。

2、驗收試驗機投入前的準備工作

（1）、驗收試驗項目

①、根據訂貨資料檢查開關柜型號、規格是否相符；

②、檢查緊固件是否有松動，發現有松動的應立即緊固；

③、檢查母線連接處接觸是否嚴密面；

④、手動操作隔離開關、斷路器、機械程序連鎖等項目3～5次，應靈活無卡澀現象，且動作準確，程序無誤。

⑤、檢查二次接線是否符合圖紙要求，在主回路不通電的情況下對二次回路通電進行動作試驗，各種繼電器應動作準確可靠，符合設計要求；

⑥、主回路電阻測量，因本開關柜方案多，各種電阻值差異較大，暫定測量部分為斷路器和電氣連接端子，斷路器不超過其標準規定值，電氣搭接部分應不大于10微歐，測量方法采用直流降壓法，通過100A直流電流，測量其電壓降；

⑦、二次回路絕緣強度試驗，在導體與外殼之間，施加交流50HZ、2000V電壓，歷時1min應無擊穿放電現象，二次回路中有電子器件部分，試驗電壓由制造廠家與用戶協商；

⑧、主回路工頻絕緣電壓試驗，在相間和相對地之間施加交流50HZ，根據開關柜的額定電壓，按GB311.1—83規定值的85％，歷時1min 應無擊穿閃絡現象。

（2）、投入運行準備工作

①、活動摩擦及傳動部分需加潤滑油；

②、接通控制、信號、照明燈電源；

③、在其他開關柜的隔離開關、斷路器等處于分閘狀態時，給主母線通電，按規定操作程序使進線柜投入運行；

④、合上電壓互感器柜的隔離開關，檢查電壓表的指示是否正確，若正確繼續往下進行；

⑤、合上避雷器、站內用變壓器的隔離開關及有關輔助電器使其投入運行；

⑥、依次合上饋線柜隔離開關、斷路器，檢查電流表指示是否正確。

四、使用說明

1、停電操作

先將斷路器分斷，再將機械閉鎖扳到“分斷閉鎖”位置，分別先后分斷下隔離開關及上隔離開關，若有接地開關時，還需使接地開關處于合閘位置后，將機械閉鎖扳到“檢修”位置，先可打開前門，取出鑰匙打開后門，停電操作完畢，可對開關柜進行維護和檢修。

2、送電操作

檢修完畢需要送電時，應將后門關好鎖定，將鑰匙取出歸于遠處，將機械閉鎖扳到“分斷閉鎖”位置后，使接地開關處于分斷狀態，分別先后閉合上隔離開關及下隔離開關，在將機械閉鎖扳到“工作”位置后，可將斷路器合閘。

五、維護與檢修

1、開關柜投入運行后，監視和維護工作：

A、觀察主母線和電氣連接處母線若發現母線過熱變色應進行檢修；B、觀察照明、控制、信號電源是否正常供電；

2、檢修

故障檢修：是為了防止帶故障運行和防止事故擴大，在發現故障出現或斷定是故障即將出現時，立即對故障部位進行檢修，及時排除故障；定期檢修時按運行規定按時檢修，檢修內容如下：

A、清除各部位塵埃，特別是絕緣表面的塵埃和污物；

B、檢修程序鎖和機械連鎖，動作保持靈活可靠，程序正確；

C、按斷路器、隔離開關、操作機構等電器的規定進行檢修、調試；

D、檢查電器接觸部位，接觸情況是否良好，檢測接地回路，是否保持連續導通；

E、緊固各部位螺釘、銷釘；

六、定貨須知

1、定貨時用戶需提供下列技術資料：

2、主接線方案及單線系統圖、排列圖、平面布置圖；

3、若需我方提供主母線時，請?zhí)峁┲髂妇€的規格、材質；

4、一般情況下我方不提供主母線及母線橋；

5、開關柜使用在特殊條件時應在訂單上提出；

6、需要其它附件、備件時應提出種類和數量；
